Câble Ethernet Cat 5e : 1 Gbit/s sur 100 mètres, faut-il vraiment le remplacer ?
Un câble Ethernet Cat 5e permet une vitesse de 1 Gbit/s sur un canal allant jusqu’à 100 mètres, à condition que les prises, les raccordements et les équipements soient adaptés. Il suffit donc pour une connexion fibre à 1 Gbit/s et de nombreux usages domestiques. Avant de le remplacer par du Cat 6, il faut distinguer les capacités du câblage du débit réellement fourni par le réseau.
1 Gbit/s et 100 MHz : deux chiffres qui ne mesurent pas la même chose
Le Cat 5e prend en charge le Gigabit Ethernet, appelé 1000BASE-T. Cette transmission utilise les quatre paires torsadées du câble, généralement raccordées à des connecteurs RJ45. Sa bande passante est de 100 MHz : ce chiffre décrit les caractéristiques électriques de transmission, pas une limite de débit à 100 Mbit/s.
La torsade aide à limiter les perturbations entre conducteurs. La catégorie impose notamment des performances contre la diaphonie, c’est-à-dire les interférences produites par les signaux des paires voisines. Le « e » de Cat 5e désigne une version améliorée du Cat 5, avec des exigences renforcées.
Les 100 mètres concernent toute la liaison
La distance maximale standard correspond au canal complet, et non uniquement au câble caché dans le mur. Elle comprend le câblage fixe, les prises et les cordons de raccordement. Dans une installation structurée classique, on prévoit jusqu’à 90 mètres de liaison permanente et 10 mètres de cordons au total. Ajouter plusieurs rallonges ne permet donc pas de dépasser cette enveloppe sans conséquence.
Un câble court n’est pas automatiquement plus rapide : entre deux équipements Gigabit, un cordon conforme de quelques mètres et une liaison plus longue correctement réalisée négocient tous deux à 1 Gbit/s. La longueur devient surtout critique lorsqu’elle réduit la marge de transmission.

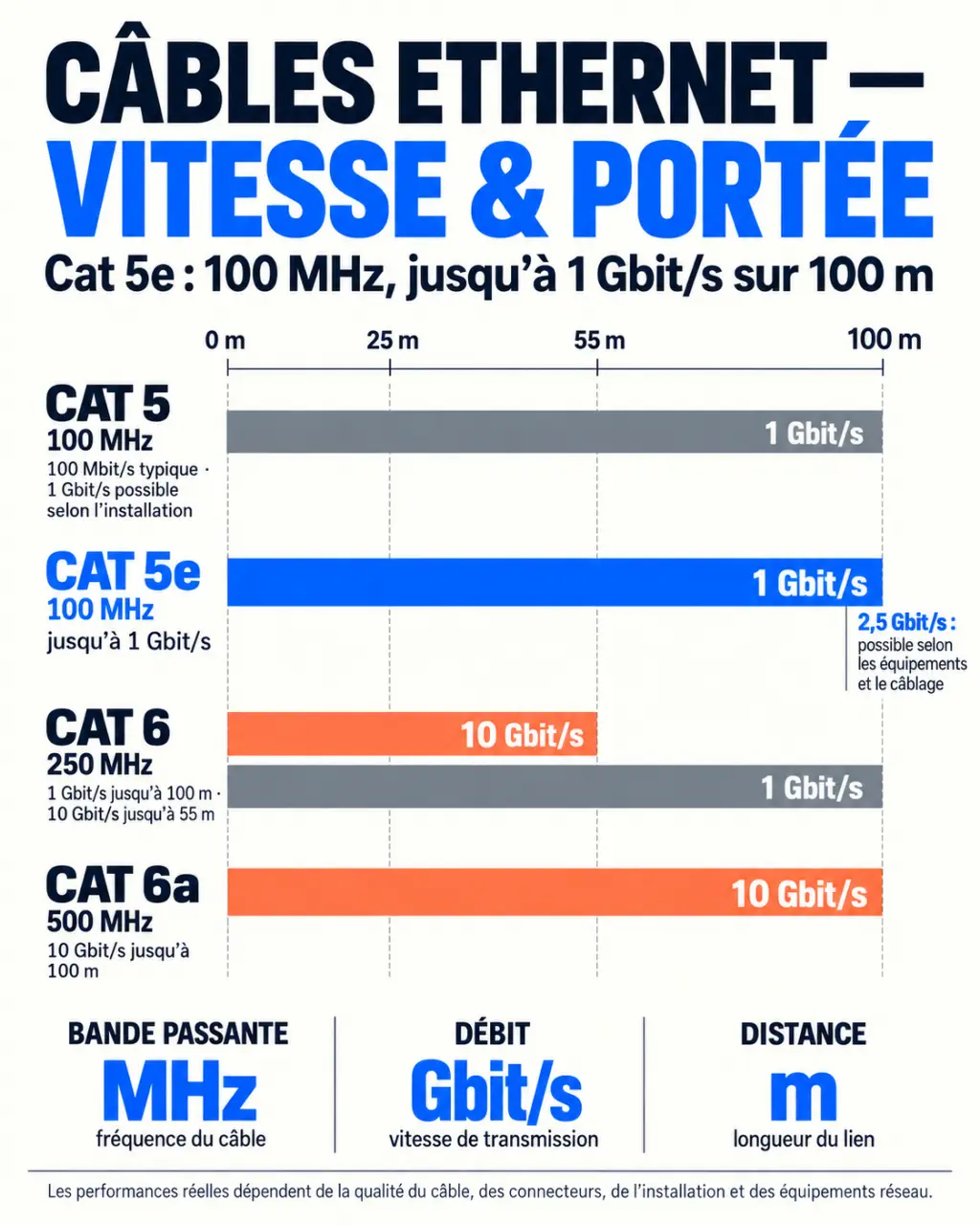

Cat 5, Cat 5e, Cat 6 : les différences utiles pour choisir
La catégorie supérieure apporte davantage de marge électrique, mais elle n’accélère pas un port réseau limité à 1 Gbit/s. Voici les principaux repères pour comparer les câbles sans confondre fréquence, débit et portée.
| Catégorie | Bande passante | Débit et distance à retenir | Choix pratique |
|---|---|---|---|
| Cat 5 historique | 100 MHz | Souvent associé aux réseaux 10 à 100 Mbit/s ; vérifier l’installation avant toute réutilisation | Câblage ancien à contrôler |
| Cat 5e | 100 MHz | 1 Gbit/s sur 100 mètres ; 2,5 Gbit/s envisageables sur une liaison conforme | Conserver pour le Gigabit si fonctionnel |
| Cat 6 | 250 MHz | 1 Gbit/s et 5 Gbit/s sur 100 mètres ; 10 Gbit/s sur environ 37 à 55 mètres selon les conditions | Installation neuve et évolution multi-gigabit |
| Cat 6a | 500 MHz | 10 Gbit/s sur 100 mètres | Objectif 10 Gigabit sur toute la longueur du canal |
Le Cat 5 historique n’est toutefois pas systématiquement limité à 100 Mbit/s : certaines installations peuvent assurer le Gigabit. Pour une liaison ancienne, une mesure est plus fiable qu’une conclusion fondée sur son seul âge.
Le multi-gigabit ne se résume pas au connecteur RJ45
Le 2,5GBASE-T permet de réutiliser de nombreux câblages Cat 5e jusqu’à 100 mètres, avec des équipements compatibles et une installation conforme. Le 5 Gbit/s peut également fonctionner sur certaines liaisons Cat 5e, mais demande davantage de précautions et de vérifications. Le Cat 6 offre ici une base plus favorable. En revanche, le 10GBASE-T n’est pas garanti sur 100 mètres en Cat 5e : une réussite sur un cordon court ne constitue pas une garantie pour toute l’installation.
Fibre, gaming, Wi-Fi : quand le Cat 5e reste suffisant
Pour une fibre à 1 Gbit/s, le Cat 5e convient entre la box et un ordinateur ou un switch Gigabit. Le câble Ethernet ne remplace pas la fibre optique : il transporte les données sur la partie cuivre du réseau domestique. Si l’abonnement dépasse 1 Gbit/s, il faut aussi des ports multi-gigabit pour dépasser ce seuil sur un appareil.
La norme officielle IEEE 802.3-2022 sur les réseaux Ethernet · Consultez la référence officielle définissant les réseaux Ethernet locaux, d’accès et métropolitains ainsi que leurs vitesses de fonctionnement.
Pour le gaming, le télétravail et le streaming 4K, une liaison Cat 5e saine offre généralement une capacité suffisante. Passer au Cat 6 ne réduit pas mécaniquement le ping lorsque la connexion fonctionne déjà correctement. La stabilité de l’accès Internet, la congestion et les équipements ont davantage d’importance.
Pour une borne Wi-Fi, regardez surtout son port Ethernet. Une borne dotée d’un port 2,5G peut tirer parti d’une liaison Cat 5e compatible. À l’inverse, une borne limitée au Gigabit ne gagnera pas de débit filaire avec un câble Cat 6a.
Pensez au switch central comme au noyau de votre réseau : les échanges entre ordinateur, stockage et borne Wi-Fi peuvent s’y concentrer. Remplacer tous les cordons ne sert à rien si leur liaison commune reste saturée. Dessiner les trajets des données permet de repérer l’endroit où une montée en débit sera réellement utile, plutôt que de surdimensionner chaque branche.
Débit trop faible : vérifier la liaison avant d’acheter
Trois valeurs doivent être séparées : le débit nominal de la technologie, la vitesse négociée entre les ports et le débit utile obtenu pendant un transfert. Une liaison négociée à 1 Gbit/s ne livre pas intégralement ce débit aux fichiers, car les protocoles utilisent une partie de la capacité.
- Consultez la vitesse de liaison dans les propriétés de l’interface Ethernet ou l’administration du switch. Un résultat à 100 Mbit/s indique un problème différent d’un téléchargement lent sur une liaison Gigabit.
- Vérifiez chaque port : box, switch, adaptateur USB-Ethernet et carte réseau. Un seul port 100 Mbit/s limite le chemin qui le traverse.
- Essayez un cordon court connu comme fonctionnel, directement entre les équipements, pour isoler les prises murales et le brassage.
- Inspectez les raccordements. Le Gigabit nécessite les quatre paires ; une paire coupée ou mal raccordée peut provoquer un repli à 100 Mbit/s.
- Mesurez sur le réseau local, par exemple avec iPerf3 entre deux machines adaptées, puis comparez avec un test Internet.
Un test Internet dépend aussi de l’opérateur et du serveur distant. Un transfert de fichiers dépend du stockage et des logiciels. Aucun de ces tests, pris seul, ne certifie la catégorie d’un câblage ; une certification professionnelle vérifie ses caractéristiques électriques.
Conserver l’existant, mieux dimensionner une installation neuve
Gardez un Cat 5e qui répond à vos besoins et passe les tests. Pour une installation neuve, le Cat 6 constitue un choix plus évolutif ; si vous visez explicitement 10 Gbit/s sur 100 mètres, privilégiez le Cat 6a. Le coût d’un remplacement dans les murs compte davantage que la seule différence de prix du câble.
Cat 5e et Cat 6 peuvent être mélangés : leurs connecteurs RJ45 sont compatibles. En revanche, ajouter un cordon Cat 6 à une installation Cat 5e ne transforme pas l’ensemble en canal Cat 6.
- Choisissez du cuivre plutôt que du CCA, aluminium cuivré, notamment pour les usages PoE.
- Adaptez la construction : câble à conducteurs pleins pour le câblage fixe, multibrins souple pour les cordons.
- Soignezz la pose : évitez écrasements, courbures serrées et cheminements inadaptés près des câbles électriques.
- Choisissez un blindage cohérent : U/UTP peut suffire en environnement domestique ; F/UTP ou S/FTP demandent des raccordements et une mise à la terre adaptés.
Pour le PoE et le PoE+, Cat 5e et Cat 6 peuvent convenir. Vérifiez aussi la section des conducteurs, la longueur et l’échauffement dans les faisceaux. La qualité de toute la liaison reste plus importante qu’une catégorie élevée imprimée sur un seul cordon.
